Для печных тр-ров до 15 положений до 35 кВ до 1000 А
Созданные ООО «Промэлектроинжиниринг» переключатели ПБВ типов ПЛ и ПТЛ предназначены для работы в однофазных и трехфазных печных трансформаторах классов напряжения 10 и 35 кВ, регулирование напряжения в которых осуществляется ступенями тонкого регулирования при количестве положений до 15-ти.

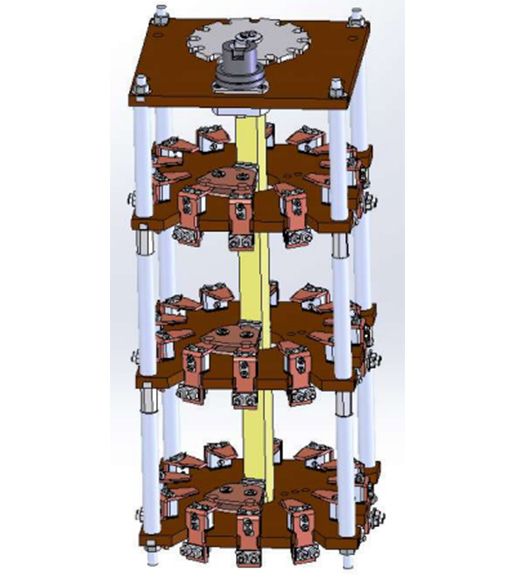

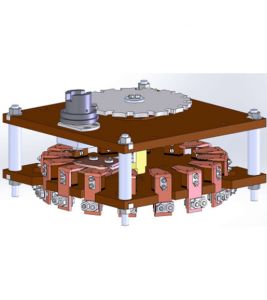

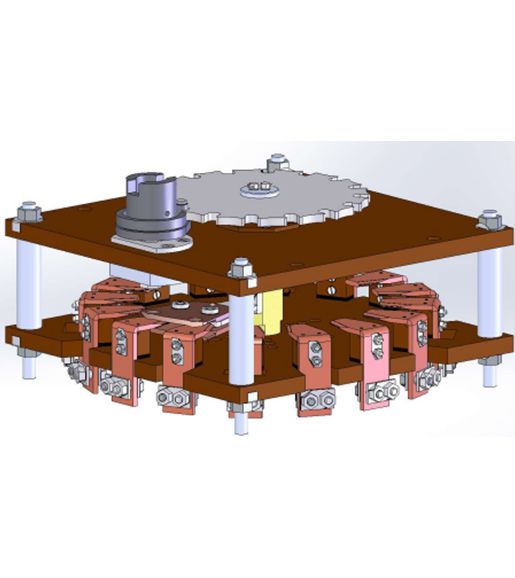

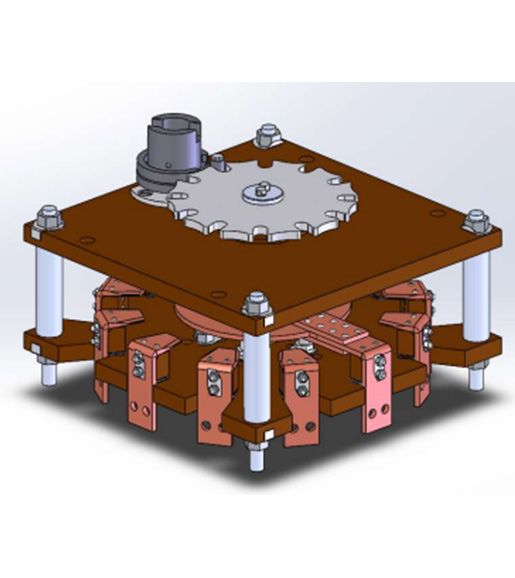

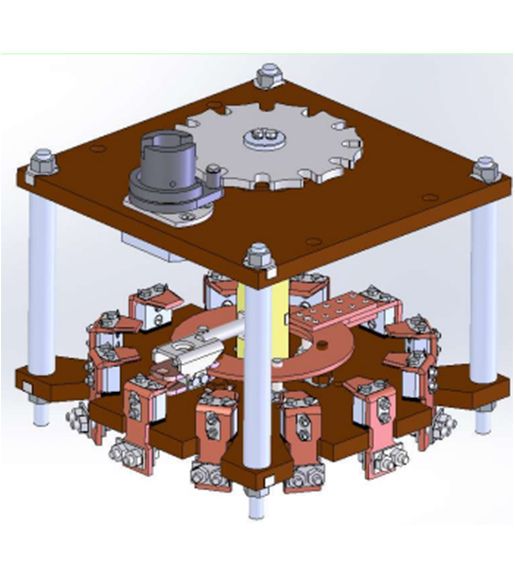

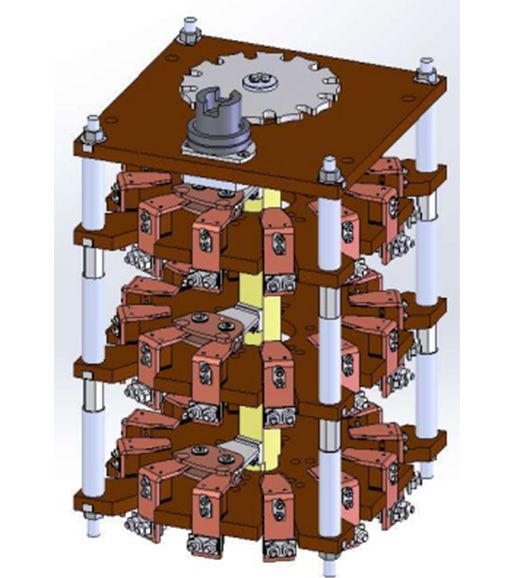

Все переключатели конструктивно делятся на две группы, в одной из которых количество мест под неподвижные контакты равно 12-ти на фазу, а в другой – 16-ти на фазу. Однофазные модули классов напряжения 10 и 35 кВ могут собираться в трехфазные группы и, соответственно, использоваться как трехфазные переключатели. В модулях используются два принципа переключения: с нулевой точкой, когда неподвижные контакты последовательно соединяются с базовым контактом, и переключениями, при которых соединяются между собой пары соседних контактов. Токи, на которые, рассчитаны переключатели, составляют 320, 630 А, а для переключателей с 12-тью неподвижными контактами в фазе - дополнительно 1000 А. При этом переключатели на 320 А и на 630 А имеют одинаковые размеры и массы, разница заключается в примененных электропроводящих материалах и их покрытии; переключатели на 1000 А имеют удвоенное по отношения к переключателям на 630 А число неподвижных и подвижных контактов, которые соединяются параллельно. Модули с количеством мест под неподвижные контакты равным 12-типозволяют выполнять переключатели с числом неподвижных контактов (включая базовый) равным 12,11,10,9,8,7,6, при этом достигаемое число положений соответственно составляет: 11,10,9,8,7,6,5; модули с количеством мест под неподвижные контакты равным 16-ти позволяют выполнять переключатели с числом неподвижных контактов (включая базовый) равным 16,15,14,13, при этом достигаемое число положений соответственно составляет: 15,14,13,12. Применяемые исполнения электроприводов, описание которых представлено отдельно, должны соответствовать указанным числам положений переключателей.
Выполненные прокрутки комплектных переключателей на специальном стенде в трансформаторном масле с температурой 80⁰С подтвердили их ресурс в 500000 переключений. Поставки переключателей выполняются как в полной (с электроприводом, валами, угловой передачей), так и раздельной комплектности. В наименованиях «ПЛ», «ПТЛ» расшифровывается как переключатель ламельного типа (трехфазный при наличии буквы «Т» в наименовании, или однофазный – при отсутствии этой буквы); после указанного буквосочетания первые две цифры – класс напряжения в кВ; число после дроби – номинальный ток в А; буква «Э» означает наличие электропривода; следующая цифра или число отражает количество положений; наличие буквы «Д» после количества положений свидетельствует о том, что принцип переключения – последовательное замыкание соседних контактов (отсутствие этой буквы свидетельствует о принципе регулирования с общей точкой) ; У1 – климатическое исполнение и категория размещения переключателя (по требованию заказчика возможно выполнение в тропическом исполнении «Т» или исполнении для умеренного и холодного климата «УХЛ»).
Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 90 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 35 кВ;
- 45 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 10 кВ;
- 20 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 35 кВ;
- 15 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 10 кВ.
