Для печных тр-ров ПТЛ-4х3 до 10 кВ до 800 А

Для обеспечения переключения электропечных трансформаторов с напряжением 10 кВ по системе 4х3 (по 4 переключения в каждом из трех диапазонов) кроме переключающих устройств ПБВ типов НТ-4х3-ХХХ/10 на токи от 350 до 1250 А , см. в отдельном каталоге, в производстве ООО «Промэлектроинжиниринг» освоены переключающие

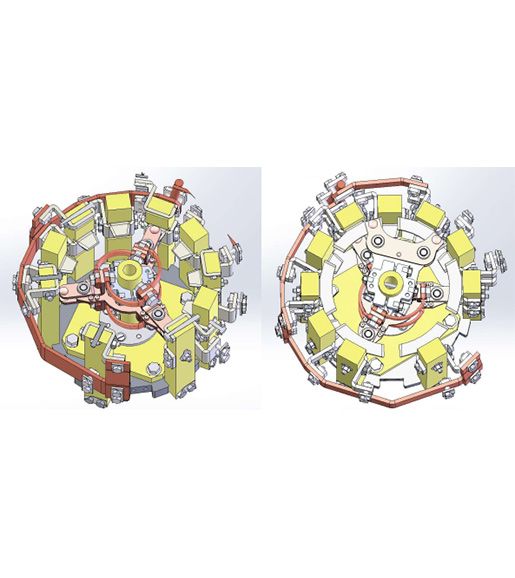

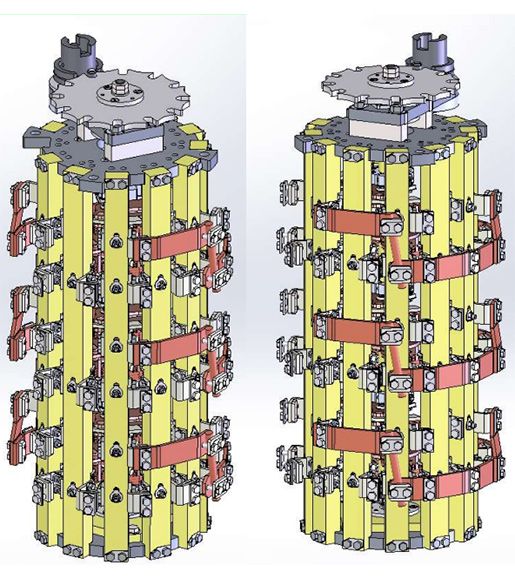

устройства типов ПТЛ-10/320-Э-4х3-1, ПТЛ-10/500-Э-4х3-1, ПТЛ-10/630-Э-4х3-1, ПТЛ-10/800-Э-4х3-1, для с номинальными токами, соответственно, 320, 500, 630, 800 А, а также переключающие устройства типов ПТЛ-10/350-Э-4х3-3, ПТЛ-10/500-Э-4х3-3, ПТЛ-10/630-Э-4х3-3, ПТЛ10/800-Э-4х3-3, с теми же номинальными токами.

По своим функциональным возможностям переключатели типов ПТЛ-10/ХХХ-Э-4х3-1 идентичны переключателям НТ-4х3-ХХХ/10 с соответствующим током. Применение того или иного переключателя базируется на знании соотношений их геометрических размеров (ПТЛ10/ХХХ-Э-4х3-1 в отличие от НТ-4х3-ХХХ/10 имеет один вал вместо двух,
поэтому он обладает меньшей длиной, но бóльшей высотой).

Переключатели типов ПТЛ-10/ХХХ-Э-4х3-3, в отличие от НТ………….и ПТЛ-10/ХХХ-Э-4х3-1 внутри каждого диапазона характеризуются переключениями относительно базового контакта , а не замыканиями пар соседних контактов, кроме того эти переключатели имеют дополнительный 10-ый неподвижный контакт в каждой фазе, постоянно соединенный с 9-ым неподвижным контактом.

Все электроприводы производства ООО «Промэлектроинжиниринг» снабжены коммутаторами и блокираторами на крайних положениях, см. отдельный каталог, поэтому исполнения переключателей ПТЛ-10/ХХХЭ-4х3-3 без блокираторов на крайних положениях – отсутствуют.

Переключатели одного типа, но на разные токи имеют одинаковые размеры и массы; достижение бóльших номинальных токов базируется на конструктивных изменениях подвижных и неподвижных контактов, применении других материалов контактов и материалов покрытия контактов, введения дополнительных силовых цепей , например, гибких
связей, для минимизации сопротивлений.

По своим габаритным и привязочным размерам переключающие устройства полностью идентичны переключателям с аналогичными названиями производства Московского электрозавода.

Наименования переключателей расшифровываются следующим образом:
ПТЛ- переключатель трехфазный ламельного типа; 10- класс напряжения питающей сети, кВ; число после дроби – номинальный ток в А; Э – питание от электропривода; 4х3 – переключения по системе 4х3 (по 4
переключения в каждом из трех диапазонов); последние цифры 1 или 3 характеризуют принцип переключения, см. описание выше.

Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 45 кВ между контактами разных фаз и заземленными элементами конструкции;
- 25 кВ между соседними контактами одной фазы.Электропривод переключателей состоит из приводного механизма и
пульта управления. Приводной механизм может быть изготовлен в двух основных конструктивных исполнениях: 1) с червячным моторредуктором в специальном исполнении и заполненным морозостойким трансмиссионным маслом, с устройством уменьшения числа оборотов ручкой при ручном переключении; 2) с много шестереночным редуктором с расположением ручки ручного переключения непосредственно на силовом валу приводного механизма.

Каждый приводной механизм снабжен системой концевых выключателей, позволяющих при одновременном использовании
специальных кулачков и толкателей: останавливаться после выполнения цикла переключения; предотвращать возможность переключений за пределы крайних значений положений ; предотвращать возможность переключений при установленной ручке для переключений вручную. Для обеспечения работы приводного механизма при низких температурах он снабжен системой автоматического подогрева внутреннего пространства кожуха.

В каждом приводном механизме с числом положений, равным 12, имеется специальный пакетный переключатель с количеством неподвижных контактов в каждом из двух пакетов равным 12, связанный с силовым валом приводного механизма через мальтийскую передачу . Этот переключатель передает информацию на пульт управления о номере положения, в котором находится переключатель, а также позволяет получить эту информацию непосредственно на
приводном механизме, рассматривая маркировку на мальтийской передаче или на специальном диске через окно в кожухе приводного механизма. Приводной механизм с мотор-редуктором снабжен цепной передачей между валом, являющимся продолжением вала электродвигателя и валом для ручной прокрутки приводного механизма. Наличие этой
цепной передачи позволяет в 4 раза уменьшить число оборотов рукояткой при наладочных работах, а именно с 80 оборотов вращения ручкой для одного оборота силового вала, и, соответственно, одного переключения, до 20 оборотов. Наименование приводного механизма ПМ-ПБВ-12.

Приводной механизм с редуктором, состоящим из системы шестерней, позволяет выполнять ручную прокрутку рукояткой
непосредственно силового вала. В таком конструктивном исполнении изготавливались приводные механизмы электроприводов трансформаторов Московским электрозаводом в 60-е-70-е годы прошлого столетия и при замене приводов многие Заказчики хотят сохранения старых технических решений. Данный приводной механизм
характеризуется повышенной сложностью и себестоимостью изготовления, наименование приводного механизма ПМп-ПБВ-12 (буква «п» означает прямую передачу вращения от рукоятки к силовому валу).

Пульт управления выполнен внутри металлической шкафной оболочки с закрывающимся замком. Снаружи дверцы шкафной оболочки расположены: светодиодная индикаторная лампочка синего цвета, подтверждающая штатное подключение электропривода; светодиодные индикаторные лампочки зеленого цвета, показывающие номера положений переключателя; светодиодные индикаторные лампочки желтого цвета, дающие информацию о нахождении переключателя в крайних положениях; две специальные кнопки, при нажатии на которые выполняются переключения в прямом или обратном
направлениях; тумблер принудительного отключения системы переключений (применяется в основном для обеспечения невозможности проведения переключения при работающем трансформаторе).

Внутри пульта управления имеются: трехфазный автоматический выключатель; трехфазный автоматический выключатель с
настраиваемой уставкой токовой защиты электродвигателя; реверсивный бесконтактный контроллер, позволяющий изменять направление вращения силового вала мотор-редуктора, счетчик числа переключений, релейная система обеспечения переключений в прямом и обратном направлениях ; источник питания – преобразователь переменного напряжения в постоянное. Для устройств переключения до 800 А включительно трехфазный автоматический выключатель с настраиваемой уставкой токовой защиты электродвигателя применяется одного типоисполнения, для переключателей на ток 1000 А и выше – с увеличенными значениями уставок тока.

Механизм переключения соединен с пультом управления переходными кабелями. Количество таких кабелей – 2. Каждый в зависимости от конкретного исполнения комплектного переключателя содержит от 10 до 19 изолированных проволок, которые размещены в металлорукаве с пластиковым покрытием. На концах кабелей имеются составные части специальных разъемов, позволяющих обеспечивать их герметичность и надежную стыковку с оборудованием.

Конструктивной особенностью примененной угловой передачи является наличие удвоенного числа резиновых манжет на валу, контактирующим с трансформаторным маслом (4 манжеты вместо обычно применяемых 2-х манжет). Такое решение позволяет значительно увеличить ресурс переключений без обслуживания угловой передачи. Каждый из двух валов угловой передачи вращается в паре шариковых подшипников, при этом второй из валов ( не контактирующий с трансформаторным маслом) не снабжается манжетами.

Вал угловой передачи , контактирующий с трансформаторным маслом, оканчивается специальной деталью, обеспечивающей его стыковку с валом переключателя даже при несоосности валов до 5÷7 мм.
Вал, не контактирующий с трансформаторным маслом, оканчивается нониусной муфтой, применение которой позволяет обеспечивать стыковку составных частей устройства переключения с точностью около 2⁰. Покрытие угловой передачи –покраска маслостойкой эмалью ВЛ-515. Момент вращения от приводного механизма до угловой передачи передается через вал передаточный. Этот вал имеет два шарнирныхсоединения, детали в которых изготовлены из бронзы и нержавеющей стали. Стыковка с угловой передачей выполняется нониусной муфтой, применение которой позволяет обеспечивать стыковку составных частей устройства переключения с точностью около 2⁰, стыковка с силовым валом приводного механизма выполняется втулкой со шпоночным пазом. Указанное выполнение позволяет обеспечить длительную эксплуатацию при высокой влажности и при моментах на валу до 500 Н*м.

Переходные кабели предназначены для выполнения взаимодействия пульта управления с приводным механизмом. Количество таких кабелей – 2. Каждый в зависимости от конкретного исполнения комплектного переключателя содержит от 12 до 19 изолированных проволок, которые размещены в специальной гибкой оплетке. На концах кабелей имеются
составные части специальных разъемов, позволяющих обеспечивать надежную стыковку с оборудованием.
