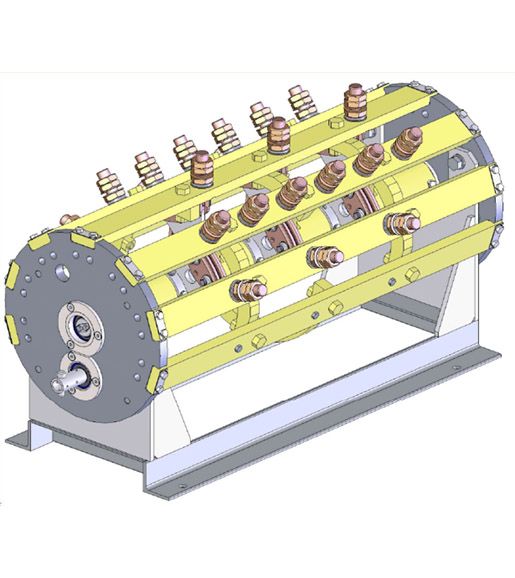

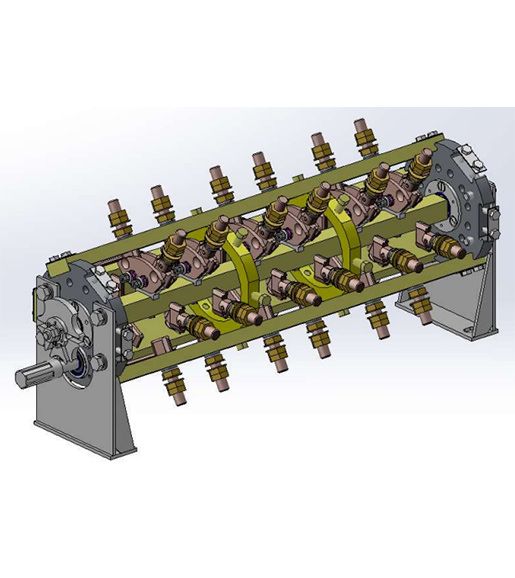

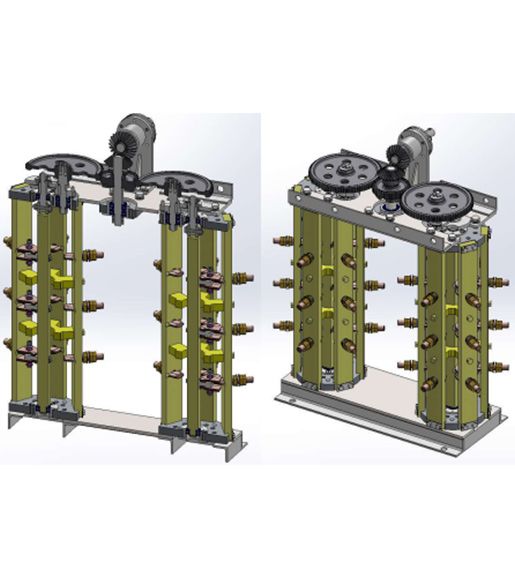

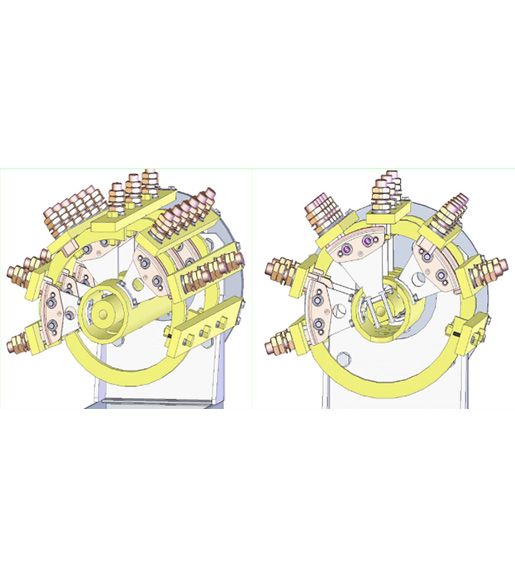

Для преобразовательных тр. до 35 кВ до 1600 А

Основными функциями устройств переключения ПБВ преобразовательных трансформаторов являются:
- пересоединение частей обмоток трансформаторов с параллельного на последовательное;
- изменение схемы соединения обмотки трансформатора со «звезды» на «треугольник»;
- пересоединение частей обмоток трансформаторов с параллельного на последовательное и изменение схемы соединения обмотки трансформатора со «звезды» на «треугольник»;
- переключение контактов относительно общего при количестве положений от 11 до 5;
- переключение одним сдвоенным переключателем отпаек на 2-х активных частях трансформатора;
- реверсивное переключение с тремя и пятью положениями при уменьшенном количестве регулировочных секций;
- переключение удвоенного количества регулировочных секций с целью обеспечения максимальных токов в переключаемой обмотке и в единичных контактах переключателя.

Переключатели предназначены для трансформаторов с напряжением от 10 до 35 кВ и обеспечивают прохождение токов от 320 до 1600 А. Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 90 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 35 кВ;
- 45 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 10 кВ;
- 30 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 35 кВ;
- 15 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 10 кВ.
