Электроприводы с количеством положений до 20
Для устройств переключения без возбуждения электропечных и некоторых преобразовательных трансформаторов на ООО «Промэлектроинжиниринг» разработан и производится ряд электроприводов в исполнениях для умеренного, холодного и тропического климата с числом положений от 2-х до 20-ти.

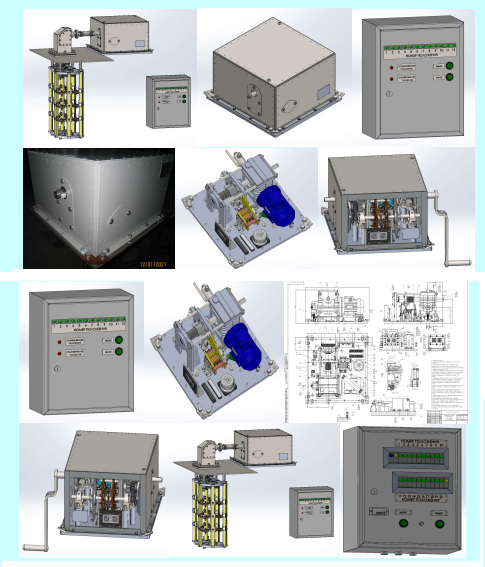

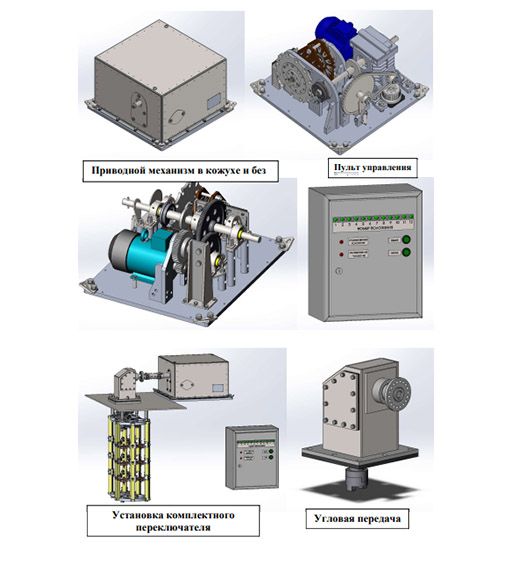

Электропривод устройств переключения состоит из приводного механизма и пульта управления.
Приводной механизм выполняется в двух основных исполнениях, в одном из которых он укомплектован мотор-редуктором в специальном исполнении и заполненном обычным или морозостойким трансмиссионным маслом, в другом – укомплектован электродвигателем с системой шестерней, представляющей из себя редуктор.
Каждый приводной механизм снабжен системой концевых выключателей в разных исполнениях, позволяющих при одновременном использовании специальных кулачков и толкателей: останавливаться после выполнения цикла переключения; предотвращать возможность переключений за пределы крайних значений положений , а также возможность переключений при установленной ручке для переключений вручную. Для обеспечения работы приводного механизма при низких температурах он снабжен системой автоматического подогрева внутреннего пространства кожуха.
В каждом приводном механизме имеется специальный пакетный переключатель с количеством неподвижных контактов в каждом из двух пакетов равным 12, 16 или 20 (в зависимости от количества положений электропривода) , связанный с силовым валом приводного механизма через мальтийскую передачу . Этот переключатель передает информацию на пульт управления о номере положения, в котором находится переключатель, а также позволяет получить эту информацию
непосредственно на приводном механизме, рассматривая маркировку на мальтийской передаче через окно в его кожухе.
Приводной механизм с мотор-редуктором снабжен цепной передачей между валом, являющимся продолжением вала электродвигателя и валом для ручной прокрутки приводного механизма. Наличие этой цепной передачи позволяет в раза уменьшить число оборотов рукояткой при наладочных работах, а именно с 80 оборотов вращения ручкой для одного
оборота силового вала, и, соответственно, одного переключения, до 20 оборотов.
Приводной механизм с редуктором, состоящим из системы шестерней, позволяет выполнять ручную прокрутку рукояткой непосредственно силового вала. В таком конструктивном исполнении изготавливались приводные механизмы электроприводов трансформаторов Московским электрозаводом в 60-е-70-е годы прошлого столетия и при замене
приводов многие Заказчики хотят сохранения старых технических решений. Данный приводной механизм характеризуется повышенной сложностью и себестоимостью изготовления, наименование приводного механизма ПМп-ПБВ (буква «п» означает прямую передачу вращения от рукоятки к силовому валу).
Пульт управления выполнен внутри металлической шкафной оболочки с закрывающимся замком. Снаружи дверцы шкафной оболочки расположены: светодиодная индикаторная лампочка синего цвета, подтверждающая штатное подключение электропривода; светодиодные индикаторные лампочки зеленого цвета, показывающие номера положений переключателя; светодиодные индикаторные лампочки желтого цвета, дающие информацию о нахождении переключателя в крайних положениях; две специальные кнопки, при нажатии на которые выполняются переключения в прямом или обратном направлениях; тумблер принудительного отключения системы переключений (применяется в основном для обеспечения невозможности проведения переключения при работающем трансформаторе).
Внутри пульта управления имеются: трехфазный автоматический выключатель; трехфазный автоматический выключатель с
настраиваемой уставкой токовой защиты электродвигателя; реверсивный бесконтактный контроллер, позволяющий изменять направление вращения силового вала мотор-редуктора, счетчик числа переключений, релейная система обеспечения переключений в прямом и обратном направлениях; источник питания – преобразователь переменного напряжения в постоянное. Для устройств переключения до 800 А включительно трехфазный автоматический выключатель с
настраиваемой уставкой токовой защиты электродвигателя применяется одного типоисполнения, для переключателей на ток 1000 А и выше – с увеличенными значениями уставок тока.
Механизм переключения соединен с пультом управления переходными кабелями. Количество таких кабелей – 2. Каждый в зависимости от конкретного исполнения комплектного переключателя содержит от 10 до 19 изолированных проволок, которые размещены в металлорукаве с пластиковым покрытием. На концах кабелей имеются составные части специальных разъемов, позволяющих обеспечивать их герметичность и надежную стыковку с оборудованием.
Примененные технические решения позволили создать высоконадежные электроприводы, характеризующиеся относительно
низкой себестоимостью и позволяющие существенно снижать затраты на изготовление трансформаторов, в которых они применяются.
