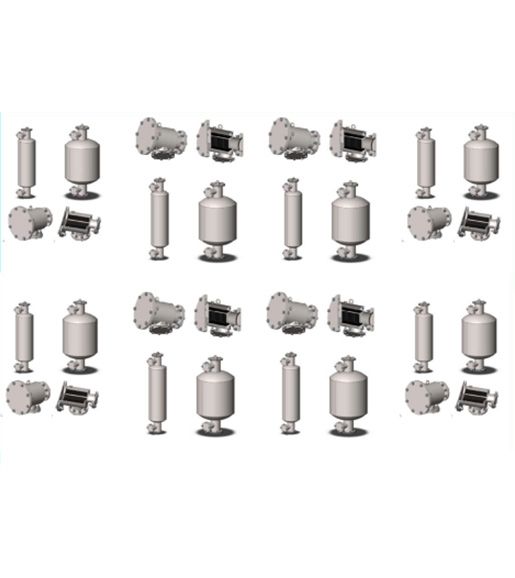

Фильтры термосифонные и маслоочистительные

Фильтр термосифонный типа ТФ или ФТ

Применяется для постоянной регенерации и поддержания свойств трансформаторного масла в процессе эксплуатации силовых масляных трансформаторов и маслонаполненных реакторов с целью удаления продуктов старения и удлинения срока службы масла. Термосифонным фильтром снабжаются масляные трансформаторы по ГОСТ 11677, с
массой масла более 1000 кг имеющие систему охлаждения типа М и Д. Фильтр состоит из стального цилиндрического корпуса (обечайки), заполненного сорбентом, к нижней и верхней частям которого приварены патрубки, предназначенные для присоединения фильтра к трансформатору. Внутри корпуса фильтра размещена защитная
конструкция (устройство), предотвращающая унос сорбента маслом в бак трансформатора. Число термосифонных фильтров, установленных на трансформаторе и их емкость зависят от массы масла в трансформаторе. Масса силикагеля в термосифонном фильтре ТФ должна составлять около 0.8-1.25% от массы всего масла трансформатора.
ООО »Промэлектроинжиниринг» выпускает термосифонные фильтры на 16; 25; 40; 63; 100 ; 160 кг силикагеля с патрубками обычной длины, а также с укороченными патрубками в климатических исполнениях УХЛ и Т категории размещения 1. Поскольку одни трансформаторные заводы давали сокращенное наименование «ТФ», а другие «ФТ»
выпускаемые фильтры также имеют разные наименования. До 2000 года некоторые трансформаторные заводы выпускали термосифонные фильтры с диаметром расположения центров крепежных отверстий на фланцах патрубков, равным 110 мм, а после 2000 года –диаметром 150 мм, поэтому выпускаемые изделия имеют разные диаметры расположения центров крепежных отверстий на фланцах патрубков (110 и 150 мм). В качестве сорбента применяется крупный силикагель крупнопористый, гранулированный марки КСКГ ГОСТ 3956-76, который обладает избирательной
способностью поглощать из масла продукты его старения. Омываемый маслом сорбент отбирает из масла влагу, шлам, кислоты и перекисные соединения, ускоряющие процесс старения масла и твердой изоляции обмоток
трансформатора. Циркуляция масла через фильтр термосифонный основана на конвекции за счет разности
температур верхнего и нижнего слоев масла. Для смены силикагеля без демонтажа термосифонного фильтра в верхней и нижней части корпуса имеются патрубки. Внутри этих патрубков располагаются защитные устройства ,
которые предотвращают унос маслом сорбента в бак трансформатора. Защитные устройства закреплены на заглушках . В заглушках имеются пробки. Пробка в верхней заглушке предназначена для выпуска воздуха при заполнении термосифонного фильтра ТФ маслом, пробка в нижней заглушке – для спуска масла.
На заглушках имеется скоба , предназначенная для подъема термосифонного фильтра.

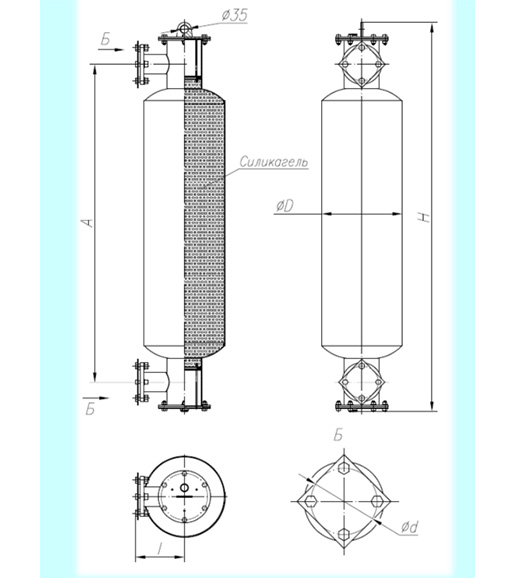

На листе 3 представлен рисунок термосифонного фильтра, а на листах 4,5 – приведены таблицы размеров и масс. Отработанная технология изготовления с применением компрессоров высокого давления позволила минимизировать себестоимость изготовления изделий. Поставка выполняется как в полностью собранном виде, так и с отдельно
поставляемым силикагелем. Все фильтры подвергаются испытаниям на герметичность при
избыточном давлении 4 ати. Предприятие подтверждает готовность изготовления термосифонных фильтров с
другими длинами патрубков, со специальными фланцами, а также с дополнительными элементами, предназначенными для надежного крепления на сейсмостойких трансформаторах.

ФИЛЬТР МАСЛООЧИСТИТЕЛЬНЫЙ
Фильтр маслоочистительный (пластинчатый) применяется в трансформаторах с системой охлаждения типа Ц и ДЦ, для задержки механических частиц и волокон, отслаивающихся от изоляции обмотки и изоляционных деталей, применяется маслоочистительный фильтр. Фильтр устанавливается в трубопроводе напорной линии системы охлаждения. Тип
фильтра выбирается из условия пропускной способности системы охлаждения. Фильтр представляет собой стальной цилиндр с двумя, входным и выходным, патрубками, расположенными относительно друг друга под углом 90°. Внутри
фильтра расположен пластинчатый фильтрующий пакет с щелями фильтрации размерами 270...350 мкм. Степень загрязнения фильтрующего пакета определяется по перепаду давлений на манометрах, установленных на
входе и выходе фильтра. За базу при освоении производства маслоочистительных фильтров были

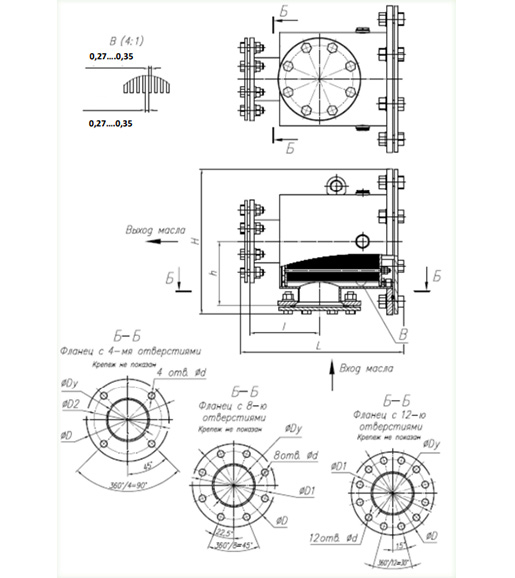

взяты фильтры ООО»Тольяттинский трансформатор», АО»Уралэлектротяжмаш». Маслоочистительный фильтр представлен на
рисунке, см. на данном листе ниже, а также на листе 7. Геометрические и другие характеристики маслоочистительных фильтров представлены на листах 8,9. Каждый маслоочистительный фильтр испытывается на герметичность избыточным давлением 6 ати при температуре трансфор-маторного масла 75÷80⁰С.
