Горизонтальной установки до 35 кВ до 1600 А

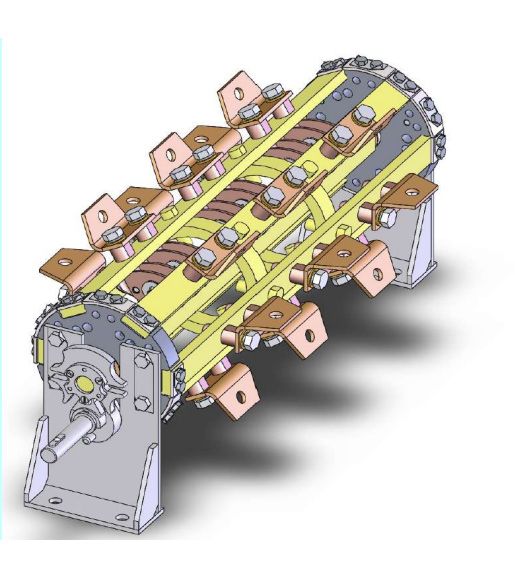

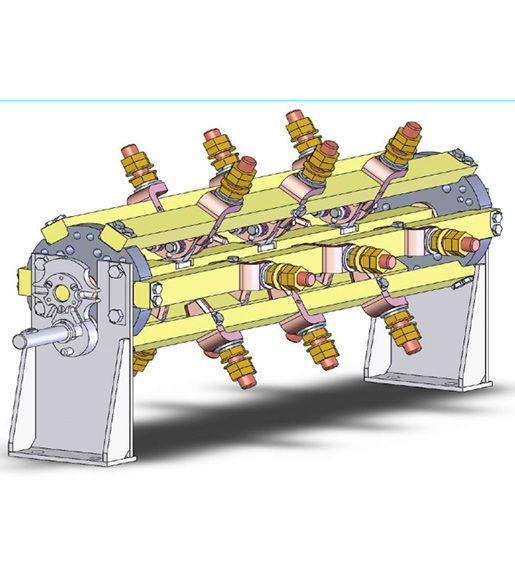

Одной из разработанных и освоенных в производстве ООО «Промэлектроинжиниринг» серий переключающих устройств является серия трехфазных переключающих устройств ПБВ ламельного типа и горизонтальной установки для трансформаторов с напряжениями 10÷35 кВ, с номинальными токами 320, 500, 800, 1000, 1250, 1600 А на 2, 3 и 5
положений.
Переключатели характеризуются высоким уровнем надежности, повышенным ресурсом переключений и оптимальным размещением на активной части. Выполненная подготовка производства позволяет изготавливать переключатели с минимальной себестоимостью, что повышает их конкурентоспособность.
Все переключатели данной серии оснащены мальтийскими передачами и комплектуются штурвальными приводами типов ПШ-2
и ПШ-4, характеризующимися наличием конечных выключателей, срабатывающих при переключении и блокирующих возможность подключения к питающей сети при незавершенном переключении.
Указанные приводы переключают устройства при повороте для одного
переключения на 360⁰ (один оборот). В зависимости от количества положений штурвальные приводы типов
ПШ-2 и ПШ-4 применяются в исполнениях, обеспечивающих требуемое количество положений переключателей.
Герметичность приводов типов ПШ-2 и ПШ-4 основана на применении 4-х манжет из специальной термо-маслостойкой резины и подтверждается результатами испытаний на специальном стенде при температуре трансформаторного масла 80⁰С и давлении 2,0 Ати. Конструкции самого переключателя, переходного вала и указанных штурвальных приводов за счет применения нониусных соединений позволяют выполнять их стыковку с точностью 2⁰. Использование
мальтийских передач гарантирует фиксацию подвижных контактов с высокой точностью.
Вращение валов в переключателях на токи 1000 А и 1600 А выполняется с использованием шарикоподшипников; выполненные прокрутки комплектных переключателей на специальном стенде в трансформаторном масле с температурой 80⁰С подтвердили их ресурс в 20000 переключений.
Вращение валов в переключателях на токи 320, 500, 800, 1250 А выполняется с использованием подшипников скольжения с применением втулок из бронзы. Выполненные прокрутки этих комплектных
переключателей на специальном стенде в трансформаторном масле с температурой 80⁰С подтвердили их ресурс в 8000 переключений.
Поставки переключателей выполняются как в полной, так и раздельной комплектности.
В наименованиях «ПТЛ» расшифровывается как переключатель трехфазный ламельного типа; после указанного буквосочетания первые две цифры – класс напряжения; число после дроби – номинальный ток в А; цифра после тире – количество неподвижных контактов в одной фазе; У1 – климатическое исполнение и категория размещения переключателя (по требованию заказчика возможно выполнение в тропическом исполнении «Т» или исполнении для
умеренного и холодного климата «УХЛ»). Все рассматриваемые переключатели предназначены для последовательного замыкания пар неподвижных контактов в фазах подвижными.
Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 90 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 35 кВ;
- 45 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 10 кВ;
- 30 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 35 кВ;
- 15 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 10 кВ.
