Каретки трансформаторные грузоподъемностью до 72 т
Каретки поворотные предназначены для перемещения силового трансформаторного оборудования в продольном и поперечном направлениях по прямолинейному пути при проведении монтажных, ремонтных или плановых работ.
Основным элементом кареток поворотных являются катки , изготавливаемые из круглого стального проката марки 45 по ГОСТ 1050-88 и силовая рама изготавливаемая из листового стального проката марки 09Г2С по ГОСТ 19281-89.
Нагрузка с рамы на каток передается через ось, изготавливаемую из стали марки 3по ГОСТ 535-2005. Для катков, относительно мало подверженных перемещениям на оси наносится покрытие Ц9.хр или Кд9.хр по ГОСТ 9.306-85 в зависимости от климатического исполнения. Оси катков, подверженных значительным перемещениям, подвергаются хром-алмазному кластерному покрытию толщиной в несколько микрон с применением ультрадисперсных алмазов(пускается замена такого) покрытия на покрытие «Никель-бор» с толщиной в несколько десятков микрон с термообработкой и достижением требуемой микротвердости. Еще больший ресурс по возможным перемещениям обеспечивается применением установленных на осях шарикоподшипников. В основу разработки документации на каретки поворотные положены комплекты конструкторской документации завода «Уралэлектротяжмаш», г.Екатеринбург, переданные для участия в конкурсе на изготовление в 2014 году, а также информация из рекламного проспекта «Каретки поворотные и их комплектующие» ООО»Тольяттинский трансформатор». Ряд решений принят с учетом анализа кареток поворотных АО»Запорожтрансформатор». В ряде конструкций проведены уточнения документации, направленные на повышение надежности изделий. Цвет покрытия изделий – светло - серый ( RAL 7035, 7023, 7030, 7032, 7038, 7040),

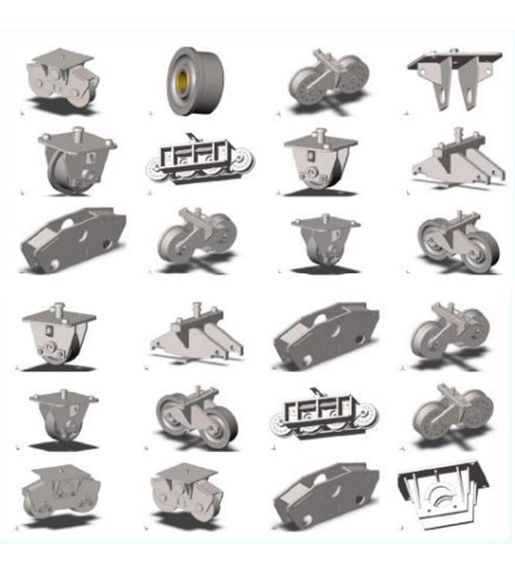

по требованиям Заказчиков могут быть использованы и другие цвета. Покрытие – порошковое (с предварительной пескоструйной обработкой) или по системе грунт – эмаль (также согласовывается с Заказчиком). Каретки поворотные поставляются в специальной таре, обеспечивающей сохранность, в том числе и при транспортировке. С учетом изложенного, предприятие готово поставлять одно-, двух- и четырехкатковые поворотные каретки грузоподъемностью 3, 6, 12, 18, 20, 22, 24, 36, 40, 44, 72 тонны, выполненные на базе указанных технических решений.
