Приводы штурвальные и ручные
Для различных устройств переключения без возбуждения трансформаторов на ООО «Промэлектроинжиниринг» наряду с электроприводами разработан и производится ряд штурвальных и ручных приводов.

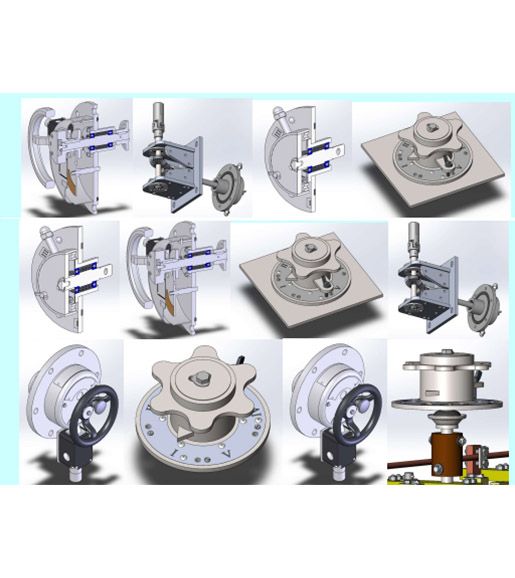

Приводы типов ПШ-2 И ПШ-4 с углами поворота на одно переключение 180, 360, 720 градусов предназначены для переключателей со встроенными мальтийскими передачами. Приводы ПР-5, ПР-7 и ПРК-1 (буква К свидетельствует о наличии встроенной конической передачи) предназначены для переключателей без встроенных мальтийских передач с углом поворота на одно переключение 60 градусов. Приводы ПР-5.2 и ПР-6 с углом поворота на одно переключение 75 градусов предназначены для переключателей реечного типа ПТРЛ. Приводы ПР-5.1 с углом поворота на одно переключение 120 градусов предназначены для специальных переключателей.
Момент на выходном валу пропорционален количеству плюсов. Каждый привод , кроме ПР-6 и ПР-7, оснащен двумя радиальными шарикоподшипниками а каждый привод ПР-6 и ПР-7 оснащен одним упорным одинарным шарикоподшипником. Все приводы кроме ПР-6 и ПР-7 имеют герметизирующую фторсиликоновую ( пентасил – ФС - 602) прокладку.
Приводы ПШ-2 и ПШ-4 снабжены конечными выключателями с нормально замкнутыми и нормально разомкнутыми контактами. Указанные контакты находятся в штатном состоянии только после полного завершения очередного цикла переключения. Эти контакты соединяются с цепями управления выключателей перед трансформаторами и не позволяют производить включение при незавершившимся процессе переключения переключателя ПБВ.
Все приводы проходят ресурсные испытания в горячем трансформаторном масле на специальных стендах , оснащенных регулируемыми нагревателями масла, системой поддержания заданного давления масла, системой , обеспечивающей вращение валов, штурвалов. Основные поддерживаемые параметры при испытаниях: температура масла до 85⁰С, давление масла от 1,0 до 2,5 атмосфер избыточного давления (в зависимости от типа привода). Ресурс переключений также зависит от типа привода и составляет от 1000 переключений для ПР-6 и ПР-7, до 5000 для ПР-5, ПР-5.1, ПР-5.2 , ПРК-1, и до 15000 для ПШ-2 и ПШ-4.
