Реечного типа ПТРЛ до 35 кВ до 1250 А

Среди десятков разработанных и освоенных в производстве ООО «Промэлектроинжиниринг» серий переключающих устройств ПБВ отдельно можно выделить серию трехфазных переключающих устройств ПБВ реечного типа для трансформаторов с напряжениями 10÷35 кВ, с номинальными токами 100, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250А на 2,3 и 5 положений.

Переключатели характеризуются высоким уровнем надежности, повышенным ресурсом переключений и оптимальным размещением на активной части, при котором каждая фаза переключателя располагается над своей фазой переключаемой обмотки. Выполненная подготовка производства позволяет изготавливать переключатели с минимальной себестоимостью, что повышает их конкурентоспособность.

Комплектные переключатели снабжаются ручными приводами типа ПР-5.2 , соответственно, на 2, 3, 5 положений (при числе положений меньше 5-ти возможно применение привода ПР-5.1). Герметичность привода типа ПР-5.2 основана на применении 4-х манжет из специальной термо-маслостойкой резины и подтверждается результатами испытаний на специальном стенде при температуре трансформаторного масла 80⁰С и давлении 2,0 Ати. Конструкции самого переключателя, переходного вала и привода ПР-5.2 за счет применения нониусных соединений позволяют выполнять их стыковку с точностью 2⁰. Каждый переключатель снабжен пружинным фиксатором, срабатывающим при четком его попадании в требуемое положение. На приводе ПР-5.2 также имеется фиксатор положений и при изготовлении комплектного переключателя составные части подгоняются друг к другу с точностью 0,2⁰.

Выполненные прокрутки комплектных переключателей на специальном стенде в трансформаторном масле с температурой 80⁰Сподтвердили их ресурс в 10000 переключений.

Поставки переключателей выполняются как в полной, так и раздельной комплектности.

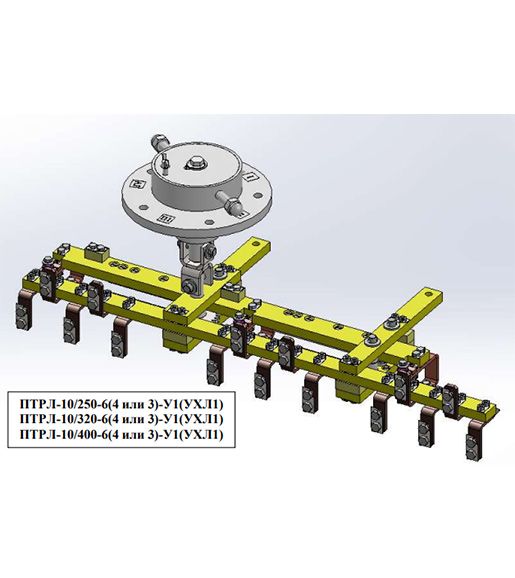

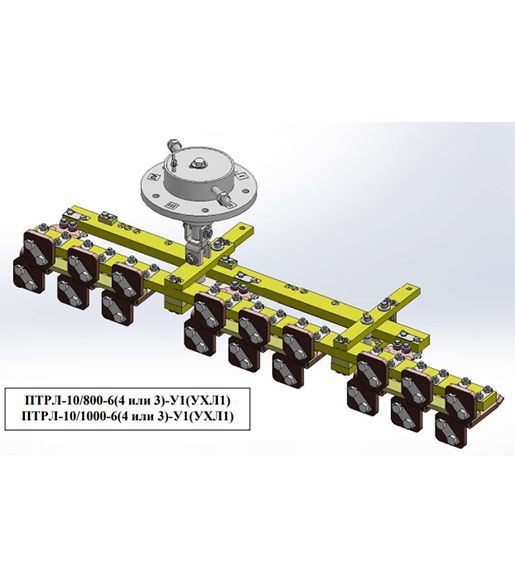

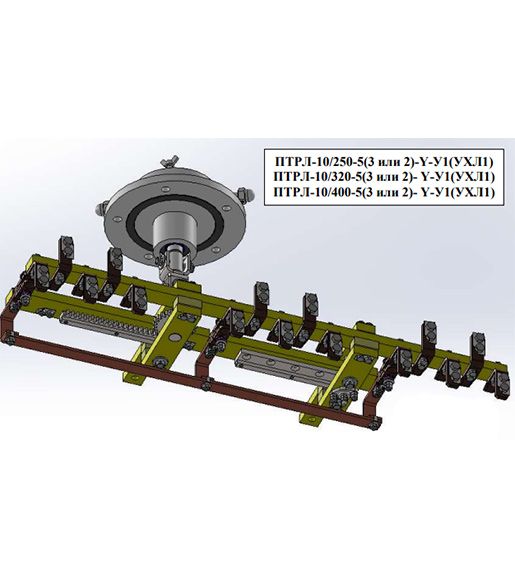

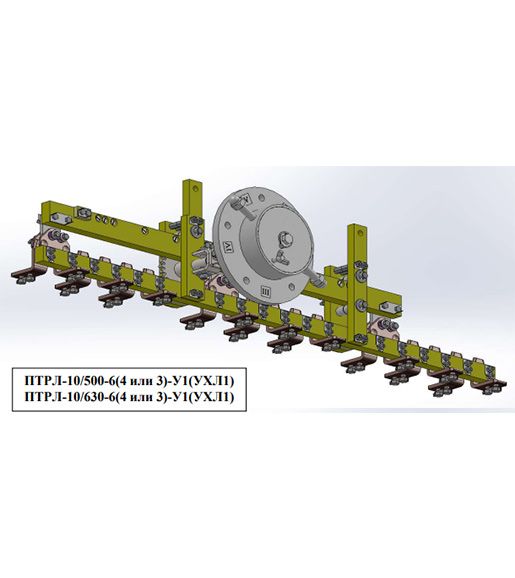

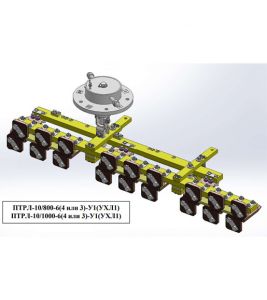

В наименованиях «ПТРЛ» расшифровывается как переключатель трехфазный реечный ламельного типа; после указанного буквосочетания первые две цифры – класс напряжения; число после дроби – номинальный ток в А; цифра после тире – количество неподвижных контактов в одной фазе; наличие в обозначении буквы «Y» свидетельствует о том, что переключатель предназначен для работы при схеме обмотки «Y» и он в своей конструкции содержит нулевую шину, соединяющую все три фазы; У1 – климатическое исполнение и категория размещения переключателя (по требованию заказчика возможно выполнение в тропическом исполнении «Т» или исполнении для умеренного и холодного климата «УХЛ»).

Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1
минуты:
- 90 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 35 кВ;
- 45 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 10 кВ;
- 30 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 35 кВ;
- 15 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 10 кВ.
