Трансформаторы специальные, в/частотные, печные, для плавки гололеда

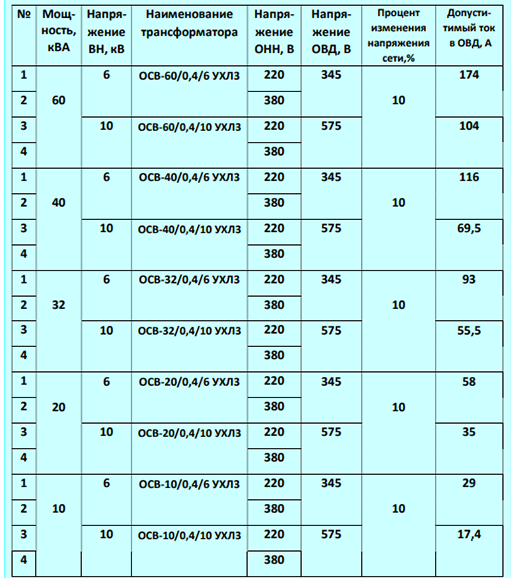

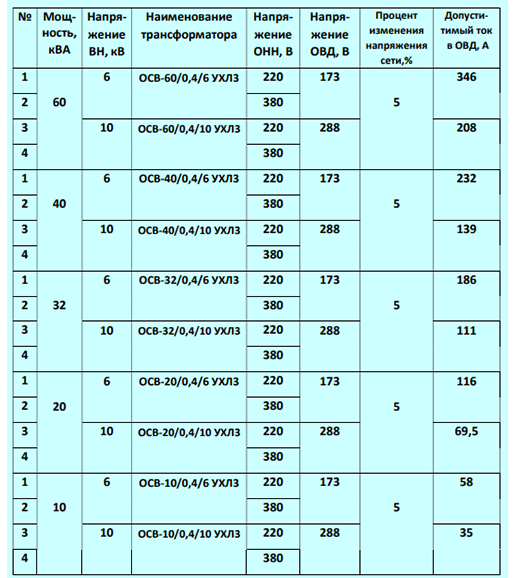

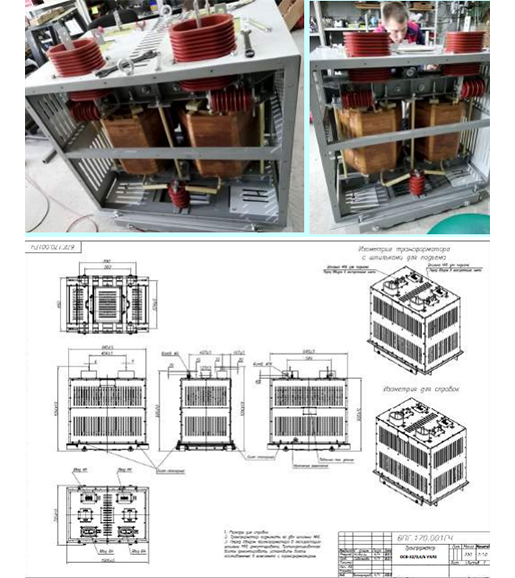

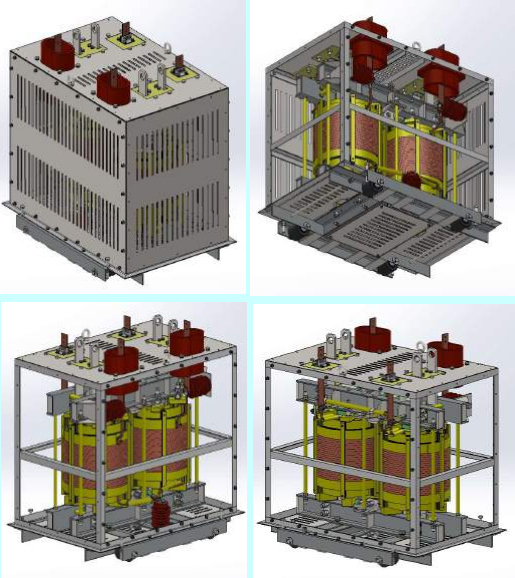

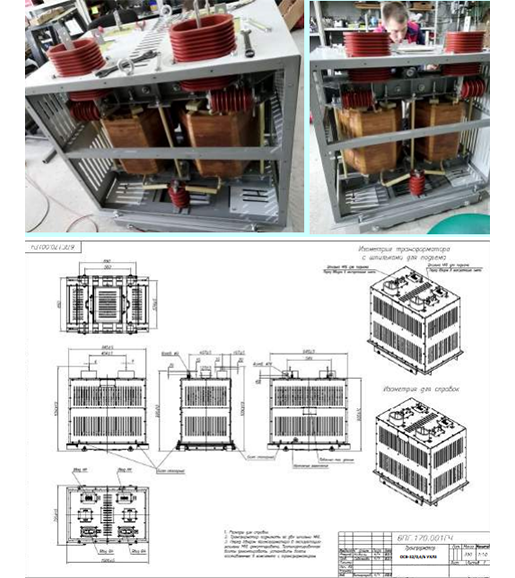

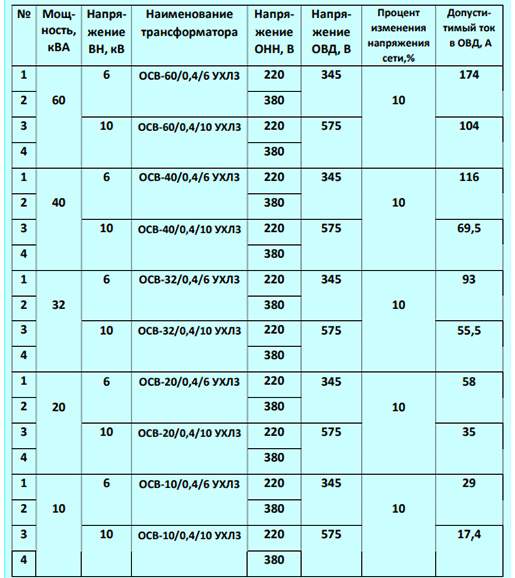

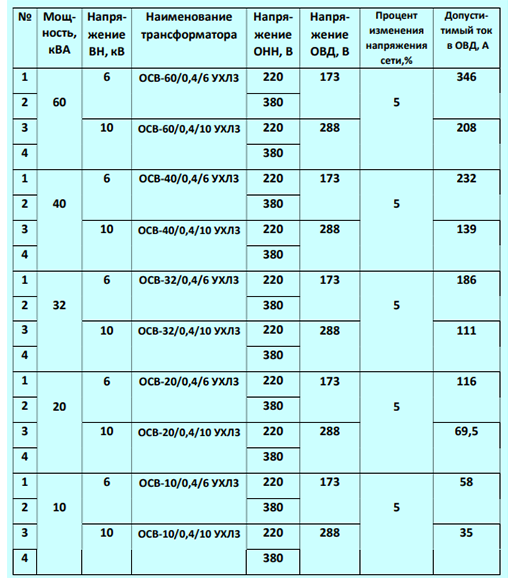

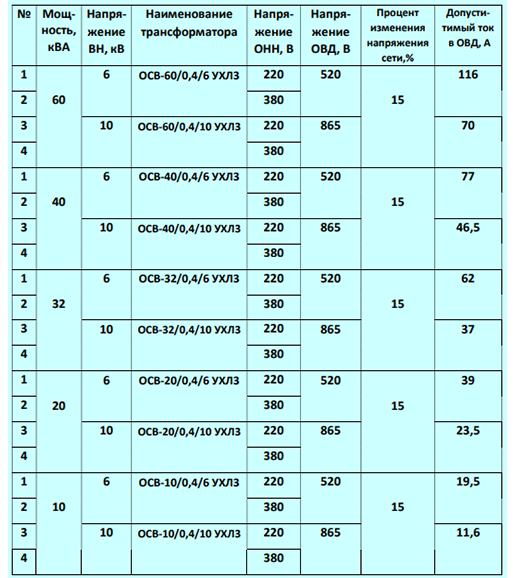

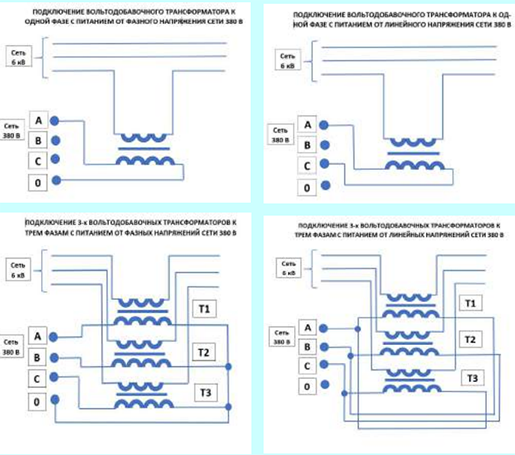

Трансформаторы однофазные вольтодобавочные для сетей 6 и 10 кВ с питанием от сети 380 В применяются при необходимости некоторой корректировки (в одной, двух или трех фазах) выходных напряжений сетей 6 и 10 кВ, выполнения сдвигов по фазе напряжений указанных частей с целью снижения взаимного влияния нелинейных нагрузок, а также для работы в системах стабилизации или регулирования напряжения указанных сетей. Первичная обмотка трансформатора подключается к фазному или линейному напряжению сети 380 В, а вторичная – в рассечку линейного тока сети 6 или 10 кВ, см. представленные рисунки.
Трансформаторы однофазные электропечные с напряжением питания 380 (220) В выпускаются на базе магнитопроводов из высококачественной электротехнической стали с обмотками из медного провода и медных шин с изоляцией класса F. Мощность выпускаемых трансформаторов от 10 кВА до 250 кВА. Класс защиты IP00, IP21.
Структура условного обозначения трансформаторов ЭОС – (Х) / (Z)-S- У(ХЛ)3:
Э – электропечной;
О – однофазный;
С – сухой с естественным воздушным охлаждением;
Х – номинальная мощность на первой ступени, кВА;
Z – наибольшее вторичное напряжение на первой ступени при последовательном соединении
обмотки НН, В;
S – количество отпаек в первичной обмотке (при отсутствии значение S не указывается) ;
У(ХЛ)3 – климатическое исполнение и категория размещения по ГОСТ 15150-69.

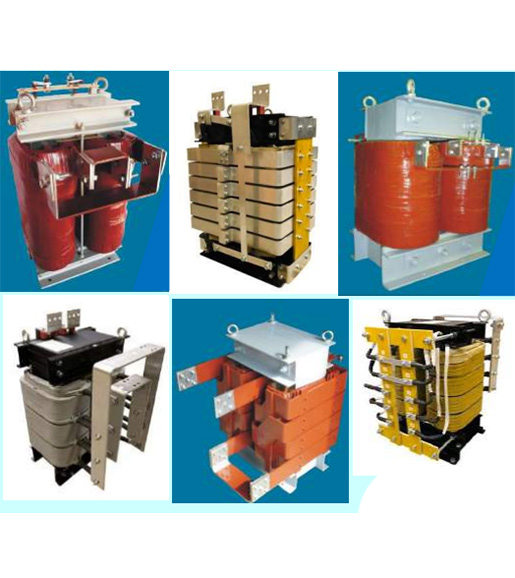

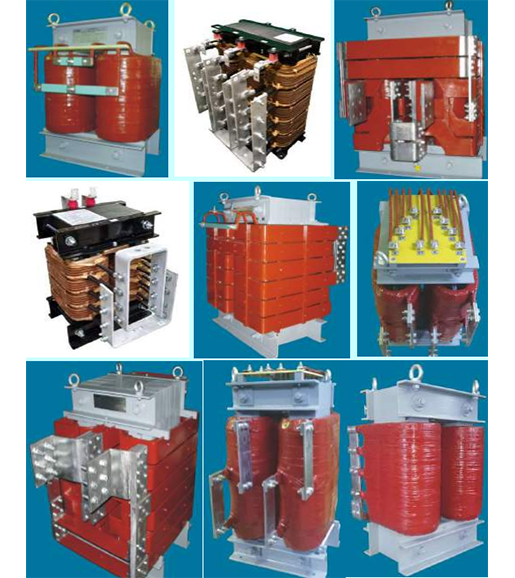

Отдельные виды трансформаторов представлены на фотографиях.
Трансформаторы выполнены на магнитопроводах стержневой конструкции.
Они различаются по параметрам: первичным и вторичным токам и напряжениям. Параметры трансформаторов представлены в таблице на следующем листе.
По схемно-конструктивным решениям трансформаторы различаются количеством ступеней регулирования напряжения, наличием возможностей пересоединения частей первичной обмотки с параллельного на последовательное, наличием возможностей пересоединения частей вторичной обмотки с параллельного на последовательное. Наряду с открытым выполнением трансформаторов возможно выполнение их в кожухах. В основном трансформаторы выполняются в исполнении для установки их на полу на нижние ярмовые балки. Возможны исполнения с наличием в нижней части специальных колес, предназначенных для перемещения трансформаторов.
Однофазные трансформаторы для прогрева бетона с напряжением питания 380 ( 220 ) В
- трансформатор оснащен двумя вольтметрами с показаниями первичного и вторичного напряжений, двумя амперметрами с показаниями первичного и вторичного тока, двумя специальными переключателями, обеспечивающими выход на нужное вторичное напряжение, однофазным автоматическим выключателем, конечным выключателем, обеспечивающим безопасность обслуживания;
- для обеспечения перемещений трансформатор выполнен на полозьях или на колесах из твердой термостойкой резины, в верхней его части размещены отверстия для подъемных крюков.
Однофазные трансформаторы для прогрева бетона в сравнении с трехфазными имеют следующие преимущества:
- улучшенные массо-габаритные показатели, базирующиеся на возможностях пересоединения частей первичной обмотки, минимизации витков в регулировочных секциях, отсутствии отпаек в обмотке низкого напряжения;
- переход с режима на режим без пересоединения на вводах, а за счет переключения специальных встроенных переключателей;
- возможности дополнительного расширения таблицы регулирования выходного напряжения за счет подключения не к линейному напряжению 380 В, а к фазному – 220 В;
- дополнительнные преимущества при перемещениях трансформаторов из-за снижения массы единичного трансформатора.
Основные исполнения трансформаторов предназначены для работы под навесом , однако возможно выполнение трансформаторов для работы на открытом воздухе.
