Уравнители переменного и постоянного тока

Уравнитель – электрический аппарат, позволяющий выравнивать токовые нагрузки в силовых цепях.
По областям применения уравнители можно разделить на уравнители переменного тока и постоянного тока.

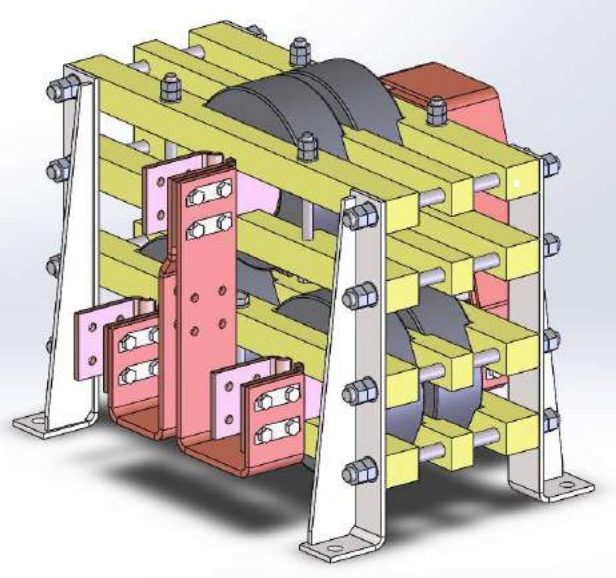

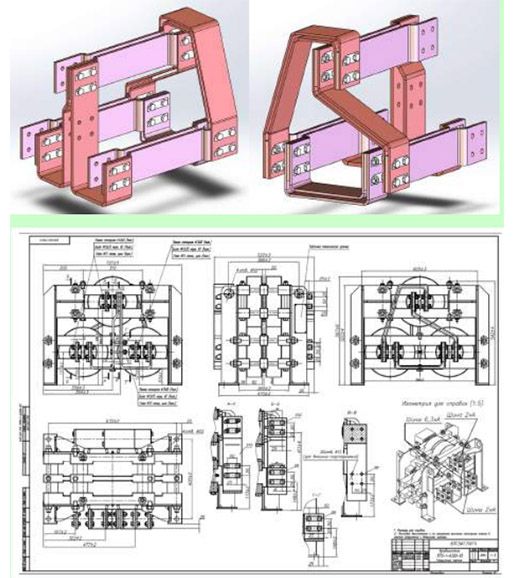

Выпускаемые ООО»Промэлектроинжиниринг» уравнители конструктивно состоят из наборов сердечников из электротехнической стали круглой или овальной формы и соединенных между собой медных
или алюминиевых шин с покрытием различными специальными материалами и сплавами.
Уравнители переменного тока могут быть однофазными и трехфазными.
Однофазные уравнители применяются в основном при параллельном соединении силовых цепей, характеризующихся различными сопротивлениями, например, когда в этих параллелях содержатся нелинейные элементы с различной степенью нелинейности, такие, как симисторы, двунаправленные тиристорные ключи, управляемые дроссели насыщения, коммутационные элементы с различающимися временами включения, такие как вакуумные дугогасительные камеры, силовые контроллеры. Трехфазные уравнители применяются в случаях, когда питающая сеть имеет неравномерную токовую загрузку по фазам , что приводит к снижению надежности и ресурса оборудования. В этом случае установка
трехфазного уравнителя позволяет уменьшить степень неравномерности токовых нагрузок фаз. Конструктивно трехфазные уравнители могут быть выполнены в сухом исполнении и в исполнении для работы в трансформаторном масле, с естественной и принудительной циркуляцией охлаждающего вещества, в линейном (когда сердечники устанавливаются на одной линии) и в пространственном (когда сердечники устанавливаются не на одной
линии) исполнениях. Напряжения в силовых цепях при воздушном охлаждении уравнителя может составлять до 10÷12 кВ, однако, как показывает практика, наиболее целесообразно их использовать при напряжениях, не превышающих 3 кВ. Токи фаз уравнителей могут составлять до 4÷8 кА. Напряжения в силовых цепях при масляном охлаждении уравнителя может составлять до 35 кВ. Уравнители постоянного тока используются для выравнивания однонаправленных токов параллельных ветвей, характеризующихся наличием нелинейных элементов с различной степенью нелинейности,
таких, как тиристоры, а также коммутационные элементы с различающимися временами включения, такие как силовые реле,автоматические выключатели и т.п.
