Вертикальной установки до 35 кВ до 1600 А

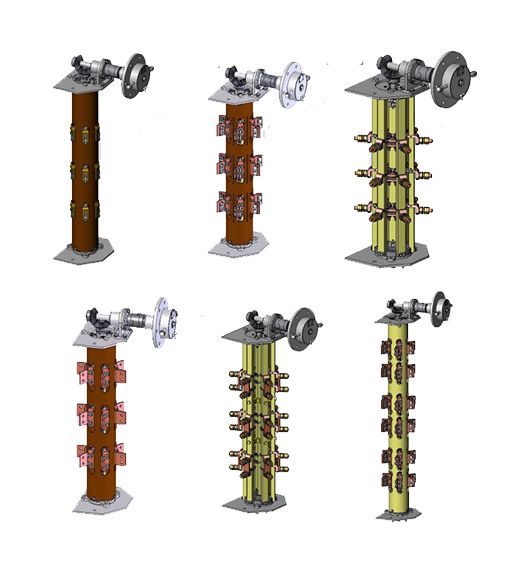

Среди десятков разработанных и освоенных в производстве ООО «Промэлектроинжиниринг» серий переключающих устройств ПБВ отдельно можно выделить серию трехфазных переключающих устройств ПБВ вертикальной установки для трансформаторов с напряжениями 10÷35 кВ, с номинальными токами 400, 800, 1000, 1250, 1600 А на 2,3 и 5 положений.
Переключатели характеризуются высоким уровнем надежности, повышенным ресурсом переключений и минимальными габаритными размерами: так, например, переключатель на 35 кВ и номинальный ток 400 А по размерам полностью идентичен переключателю на 35 кВ и на номинальный ток 200 А типа ПТЛ-35/200-6-14У1 производства «Запорожтрансформатор»; переключатель на 35 кВ и номинальный ток 800 А по диаметру изоляционного цилиндра идентичен предыдущему переключателю , а удвоение его номинального тока обусловлено применением сдвоенных неподвижных и подвижных контактов особой конструкции. Увеличение номинальных токов переключателей практически в 2 раза в сравнении с аналогами базируется на применении специальных материалов, использовании новых технических решений по выполнению подвижных и неподвижных контактов, применении новых видов покрытия контактных поверхностей, использования стеклопластиков с высокими механическими и изоляционными характеристиками. Выполненная подготовка производства позволяет изготавливать переключатели с минимальной себестоимостью, что повышает их конкурентоспособность.
Комплектные переключатели снабжаются ручными приводами типа ПР-5, соответственно, на 2, 3, 5 положений.
Герметичность привода типа ПР-5 основана на применении 4-х манжет из специальной термомаслостойкой резины и подтверждается результатами испытаний на специальном стенде при температуре трансформаторного масла 80⁰С и давлении 2,0 ати. Конструкции самого переключателя, переходного вала и привода ПР-5 за счет применения нониусных соединений позволяют выполнять их стыковку с точностью 2⁰. Каждый переключатель снабжен пружинным фиксатором, срабатывающим при четком его попадании в требуемое положение. На приводе ПР-5 также имеется фиксатор положений и при изготовлении комплектного переключателя составные части подгоняются друг к другу с точностью 0,2⁰.
Выполненные прокрутки комплектных переключателей на специальном стенде в трансформаторном масле с температурой 80⁰С подтвердили их ресурс в 20000 переключений.
В наименованиях «ПТЛ» расшифровывается как переключатель трехфазный ламельного типа; первые две цифры – класс напряжения; число после дроби – номинальный ток в А; цифра после тире – количество неподвижных контактов в одной фазе (наличие сразу за цифрой прописной буквы «с» означает специальное исполнение переключателя, при котором, например, углы сдвига соседних неподвижных контактов могут отличаться от 60 градусов ; буква «Р» - означает вертикальную установку; наличие после буквы «Р» буквы «Г» свидетельствует о наличии угловой передачи и горизонтальном расположении входного вала (при отсутствии буквы «Г» направление входного вала вертикальное); при наличии после сочетания букв «РГ» буквы «В» переключатель предназначен для работы в перевернутом состоянии, когда его угловая передача и входной вал размещены ниже самого переключателя (при отсутствии буквы «В» переключатель выполнен в нормальном исполнении, когда его угловая передача и входной вал размещены выше самого переключателя); «Ц» и «П» означают размещение неподвижных контактов на, соответственно, цилиндре изоляционном, и на планках (рейках) изоляционных; У1 – климатическое исполнение и категория размещения переключателя (по требованию заказчика возможно выполнение в тропическом исполнении «Т» или исполнении для умеренного и холодного климата «УХЛ».
Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 90 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 35 кВ;
- 45 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 10 кВ;
- 30 кВ между соседними контактами одной фазы для переключателей с исполнением «Ц» с номинальным напряжением 35 кВ ( для переключателей с исполнением «П» это испытательное напряжение 35 кВ);
- 15 кВ между соседними контактами одной фазы для переключателей с исполнением «Ц» с номинальным напряжением 10 кВ ( для переключателей с исполнением «П» это испытательное напряжение 25 кВ).
При необходимости переключатели могут комплектоваться штурвальными приводами типов ПШ-2 и ПШ-4, характеризующимися наличием конечных выключателей, срабатывающих при переключении и блокирующих возможность подключения к питающей сети при незавершенном переключении. Указанные приводы переключают устройства при повороте для одного переключения на 360⁰ (один оборот).

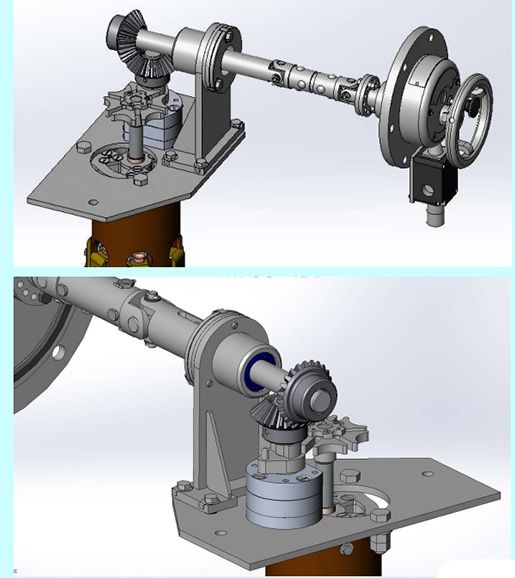

Для совместимости рассматриваемых переключателей с указанными приводами переключатели с горизонтальным расположением вала с сочетаниями букв в наименовании РГ или РГВ будут снабжены мальтийской передачей , при этом в наименовании добавится буква М и сочетания букв будут следующими: РГМ или РГВМ.
Электрические характеристики переключателей с сочетаниями букв в наименовании РГМ или РГВМ будут точно такими же, как с сочетаниями букв в наименовании РГ или РГВ, массо – габаритные показатели из-за введения мальтийской передачи изменятся одинаково для всех переключателей (без учета валов и приводов): высота увеличивается на 78 мм (из-за вынужденного увеличения высоты угловой передачи), масса увеличивается на 4 кг.
