В/в 3- и 1-фазные до 220 кВ до 1600 А

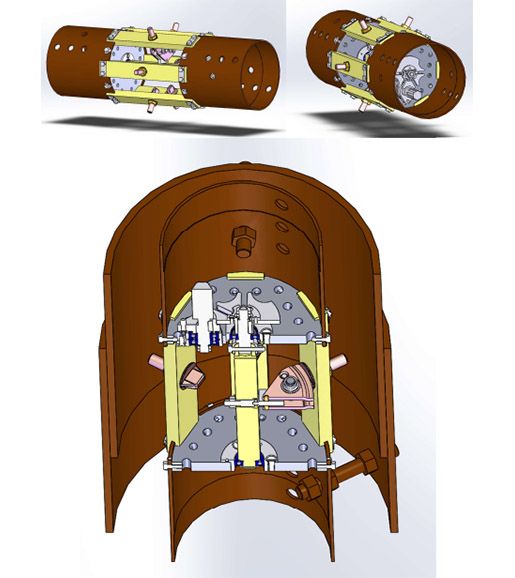

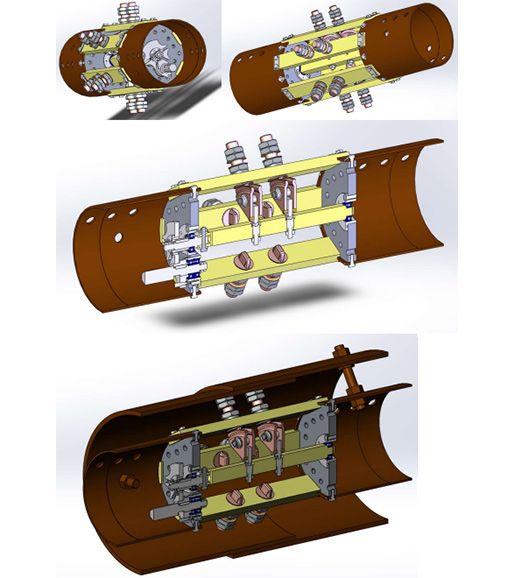

Одной из разработанных и освоенных в производстве ООО «Промэлектроинжиниринг» серий переключающих устройств является серия трехфазных и однофазных переключающих устройств ПБВ ламельного типа для трансформаторов с напряжениями 60÷220 кВ, с номинальными токами 630, 1000, 1600 А на 2, 3 и 5 положений.

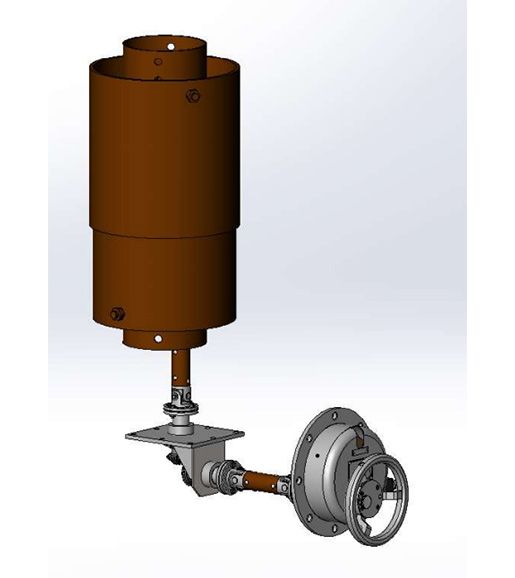

Все переключатели данной серии оснащены мальтийскими передачами и комплектуются штурвальными приводами типов ПШ-2, характеризующимися наличием конечных выключателей, срабатывающих при переключении и блокирующих возможность
подключения к питающей сети при незавершенном переключении. Указанные приводы переключают устройства при повороте для одного переключения на 360⁰ (один оборот).

Герметичность приводов типов ПШ-2 основана на применении 4-х манжет из специальной термо-маслостойкой резины и подтверждается результатами испытаний на специальном стенде при температуре трансформаторного масла 80⁰С и давлении 2,0 Ати. Конструкции самого переключателя, переходного вала и указанных штурвальных приводов за счет применения нониусных соединений позволяют выполнять их стыковку с точностью 2⁰. Использование мальтийских
передач гарантирует фиксацию подвижных контактов с высокой точностью.

Вращение валов в переключателях выполняется с использованием шарикоподшипников ; выполненные прокрутки комплектных переключателей на специальном стенде в трансформаторном масле с температурой 80⁰С подтвердили их ресурс в 20000 переключений.

Поставки переключателей выполняются как в полной, так и раздельной комплектности.

В наименованиях «ПТЛ» расшифровывается как переключатель трехфазный ламельного типа (при отсутствии буквы «Т» переключатель однофазный); первое число перед дробью – класс напряжения; число после дроби – номинальный ток в А; цифра после тире – количество неподвижных контактов в одной фазе; наличие буквы «Р»

Свидетельствует о вертикальном исполнении переключателя, а отсутствие этой буквы – о горизонтальном; У1 – климатическое исполнение и категория размещения переключателя (по требованию заказчика возможно выполнение в тропическом исполнении «Т» или исполнении для умеренного и холодного климата «УХЛ».

Переключатели проходят высоковольтные испытания в трансформаторном масле напряжением частоты 50 Гц в течение 1 минуты:
- 140 кВ между контактами разных фаз и заземленными элементами конструкции для переключателей с номинальным напряжением 60 кВ;
- 140 кВ между контактами разных фаз для переключателей с номинальным напряжением 110 кВ;
- 200 кВ между контактами фаз, ближайших к заземленным элементам конструкции и заземленными элементами конструкции для переключателей с номинальным напряжением 110 кВ;
- 30 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 60 и 110 кВ;
- 50 кВ между соседними контактами одной фазы для переключателей с номинальным напряжением 220 кВ.
